Монтаж фальцевой кровли на сложной свободной геометрии

Коротко: На свободной форме нет единственного радиуса и повторяющегося ряда. Монтаж становится сборкой адресных элементов по цифровой модели, где каждая картина, опора и контрольная точка должны иметь своё место.

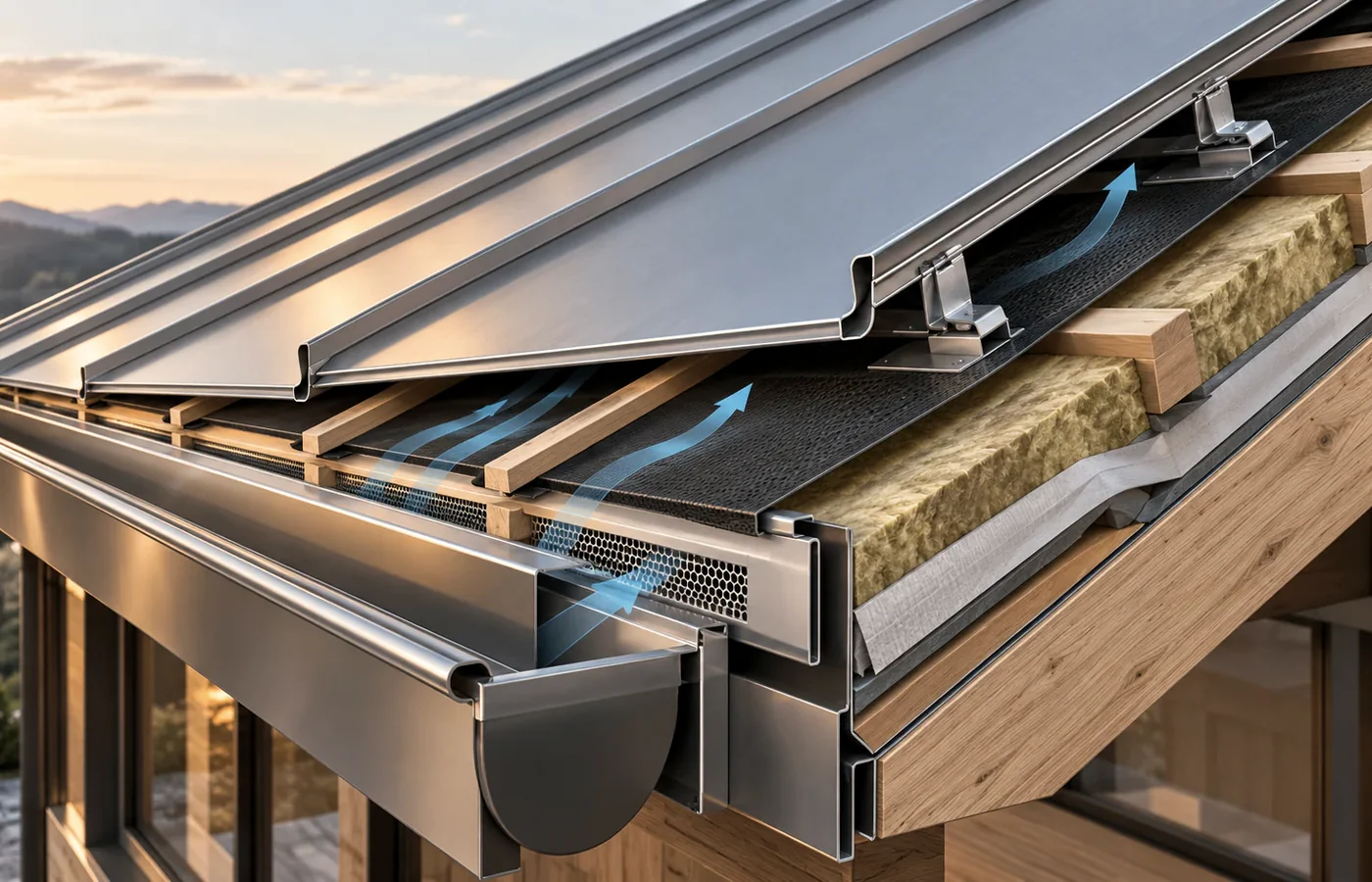

Что считается свободной геометрией

Прямой ответ: свободная геометрия — поверхность, кривизна которой меняется по двум направлениям или переходит между несколькими типами формы. На ней нельзя надёжно организовать монтаж только по двум крайним точкам. Требуются пространственная модель, координатная привязка и правила разбиения на технологические полосы.

Архитектурная поверхность и поверхность монтажа не всегда совпадают. Между ними находится несущая конструкция и подсистема, которые должны компенсировать допустимые отклонения без случайного изменения шага опор. Поэтому рабочая модель описывает не только внешний контур, но и уровни крепления.

Главный риск — накопленная ошибка. Она может быть почти незаметна в начале, но привести к конфликту у проёма, ендовы или границы соседней захватки.

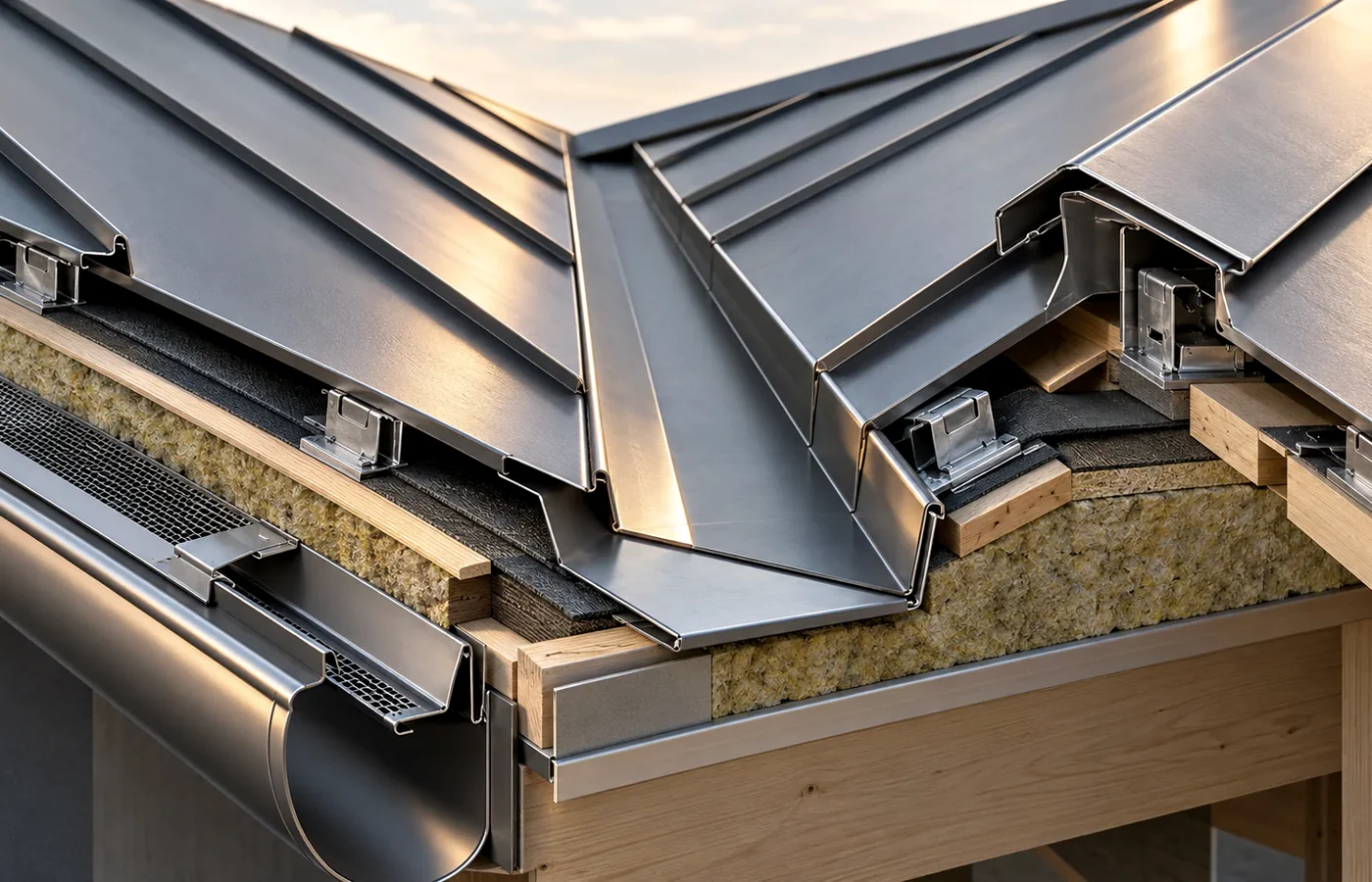

Цифровая модель как монтажный документ

Модель переводят в понятные монтажникам данные: оси, контрольные точки, сечения, номера картин и координаты опор. Красивой визуализации недостаточно. На объект передают утверждённую версию, фиксируют правила её обновления и исключают одновременную работу по разным редакциям.

Каждая картина получает цифровой адрес. Он связывает элемент с пакетом, захваткой, направлением укладки и соседними позициями. Аналогично маркируют нестандартные опоры и детали примыканий. Так бригада проверяет комплектность до подъёма.

Если исполнительная съёмка показывает расхождение с моделью, сначала определяют его влияние на подсистему и швы. Корректировать форму подрезкой готовых картин допустимо только по согласованному решению.

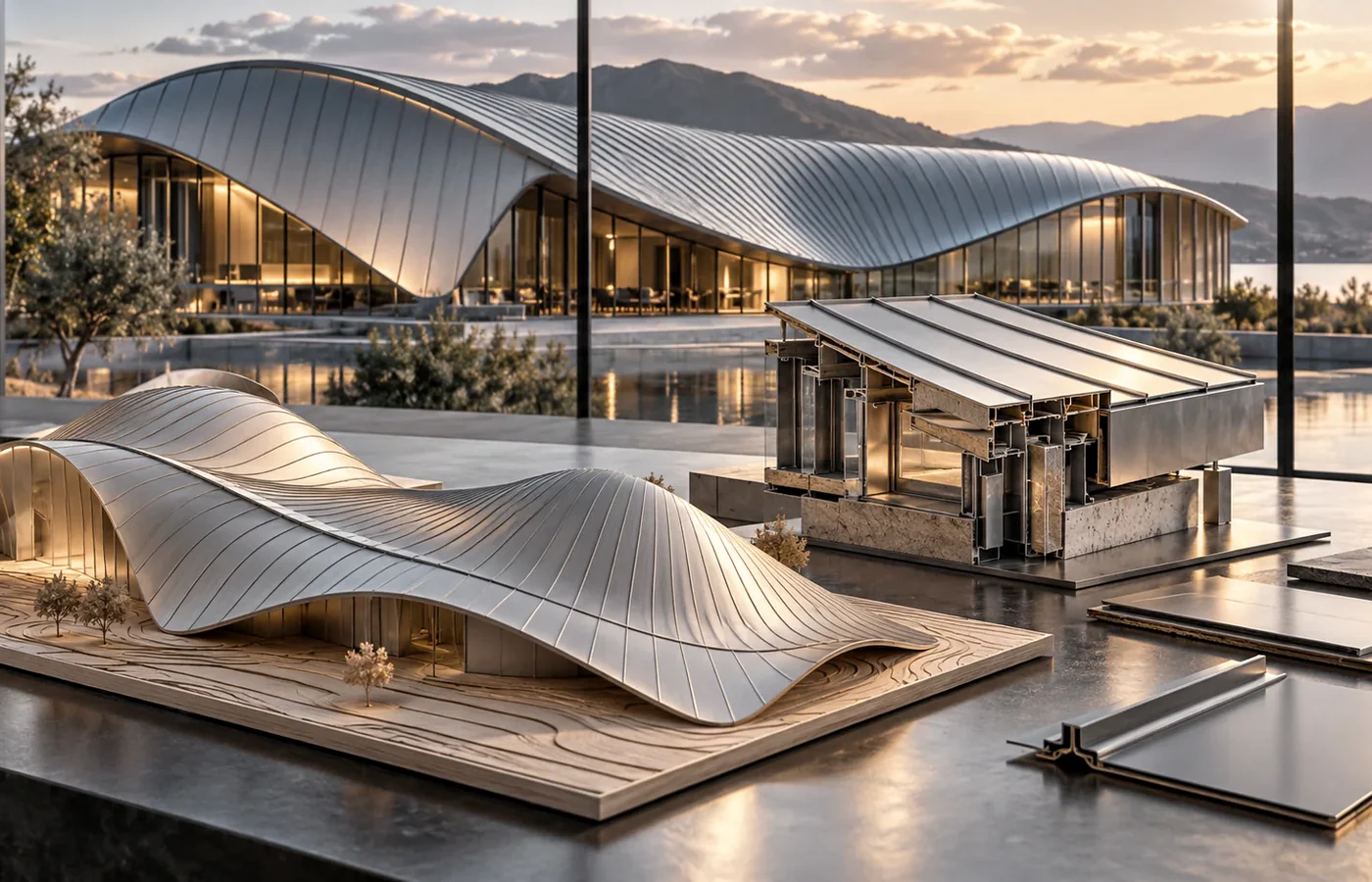

Деление поверхности на захватки

Захватки назначают по геометрическим границам, доступу техники и возможности временно защитить незавершённую кровлю. Граница должна приходиться на управляемый узел, а не на случайную линию окончания смены. Отдельно планируют сопряжение захваток, чтобы две бригады не накапливали погрешность навстречу друг другу.

До старта определяют базовую захватку и направление развития монтажа. На ней уточняют фактическую посадку элементов, работу креплений и последовательность закрытия шва. Это не опытный участок для изменения проекта, а проверка воспроизводимости уже принятого решения.

Логистика следует за разбивкой: пакеты комплектуют по захваткам, длинные элементы подают в монтажной очередности, временное хранение размещают на проверенных участках.

Передайте цифровую модель на монтажную проработку
Отправьте модель, раскладку, узлы и данные исполнительной съёмки в ФАЛЬЦСИСТЕМ. ООО «Квадрига» подготовит перечень вопросов к монтажной готовности сложной поверхности. Эксперт: Дмитрий Преображенский, +7 903 013-71-81. Передать проект →

Монтаж уникальных картин и сложных узлов

Перед установкой номер картины сверяют в ведомости, на упаковке и в монтажной схеме. Затем проверяют ориентацию, состояние кромок и точки опирания. Картину укладывают без силового скручивания; если она не занимает форму, монтаж останавливают и проверяют модель, основание и позицию.

Швы на поверхности двойной кривизны могут менять направление и пространственное положение. Электрическую закатку применяют только там, где машина устойчиво проходит по подготовленному замку. Возле переломов, примыканий и коротких сегментов используют ручную обработку по технологической карте.

Проходки и водосборные зоны нельзя оставлять на позднюю импровизацию. Их увязывают с направлением стока, рисунком швов, температурной работой и доступом для фальцевания ещё в раскладке.

Матрица контроля свободной формы

Матрица распределяет ответственность между геодезией, монтажом и техническим контролем. Конкретные формы актов определяет проект и порядок работ на объекте.

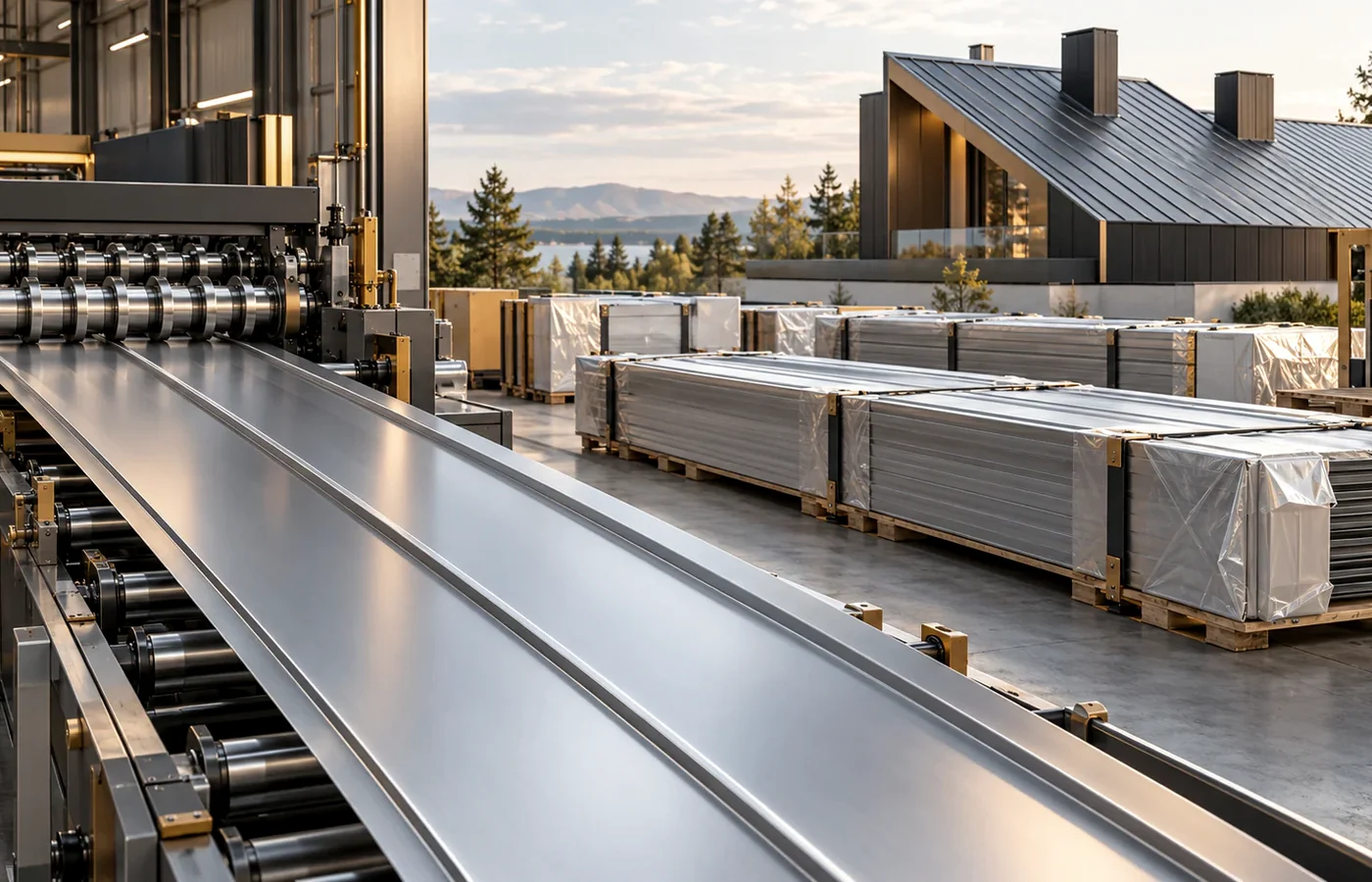

Как подготовить свободную форму к реализации

Для технической оценки передают исходную архитектурную модель, рабочую модель поверхности, планы, разрезы, узлы, спецификацию материала, данные об основании и условиях подъёма. Полезно приложить перечень изменений и указать, какая версия принята в производство.

ФАЛЬЦСИСТЕМ связывает проектирование, выпуск элементов и монтаж в единую последовательность. Эксперт Дмитрий Преображенский и специалисты ООО «Квадрига» могут проверить, достаточно ли данных для адресной раскладки, выделены ли сложные зоны и согласованы ли границы работ со смежными подрядчиками.

Чем раньше обнаружен разрыв между моделью и площадкой, тем больше вариантов исправления без переделки готовых картин.

Частые вопросы

Можно ли смонтировать свободную форму по двумерным чертежам?

Для отдельных простых участков чертежей может хватить, но поверхность двойной кривизны обычно требует пространственной модели и координатной разбивки.

Все ли картины на такой кровле уникальны?

Не обязательно. Проект может содержать повторяющиеся группы, однако это подтверждает раскладка. Внешнее сходство не даёт основания менять позиции местами.

Кто отвечает за актуальность модели?

Порядок управления моделями закрепляют в проекте и регламенте обмена. На площадке должна использоваться одна утверждённая версия с понятной историей изменений.

Можно ли одновременно монтировать несколько захваток?

Да, если их базы, границы и правила сопряжения определены заранее. Иначе встречный монтаж может привести к несовпадению швов.

Как принять скрытые опоры после укладки картин?

Их принимают до закрытия доступа: измерениями, актами и фотофиксацией с привязкой к координатам и номерам элементов.
