Монтаж конической фальцевой кровли: раскладка сужающихся картин и сборка поверхности

Коротко: Коническая кровля собирается из сужающихся или веерно разложенных картин. Главная задача монтажа — сохранить направление образующих и проектный шаг швов по всей высоте, чтобы погрешность не сошлась в одной точке у вершины или замыкающего ряда.

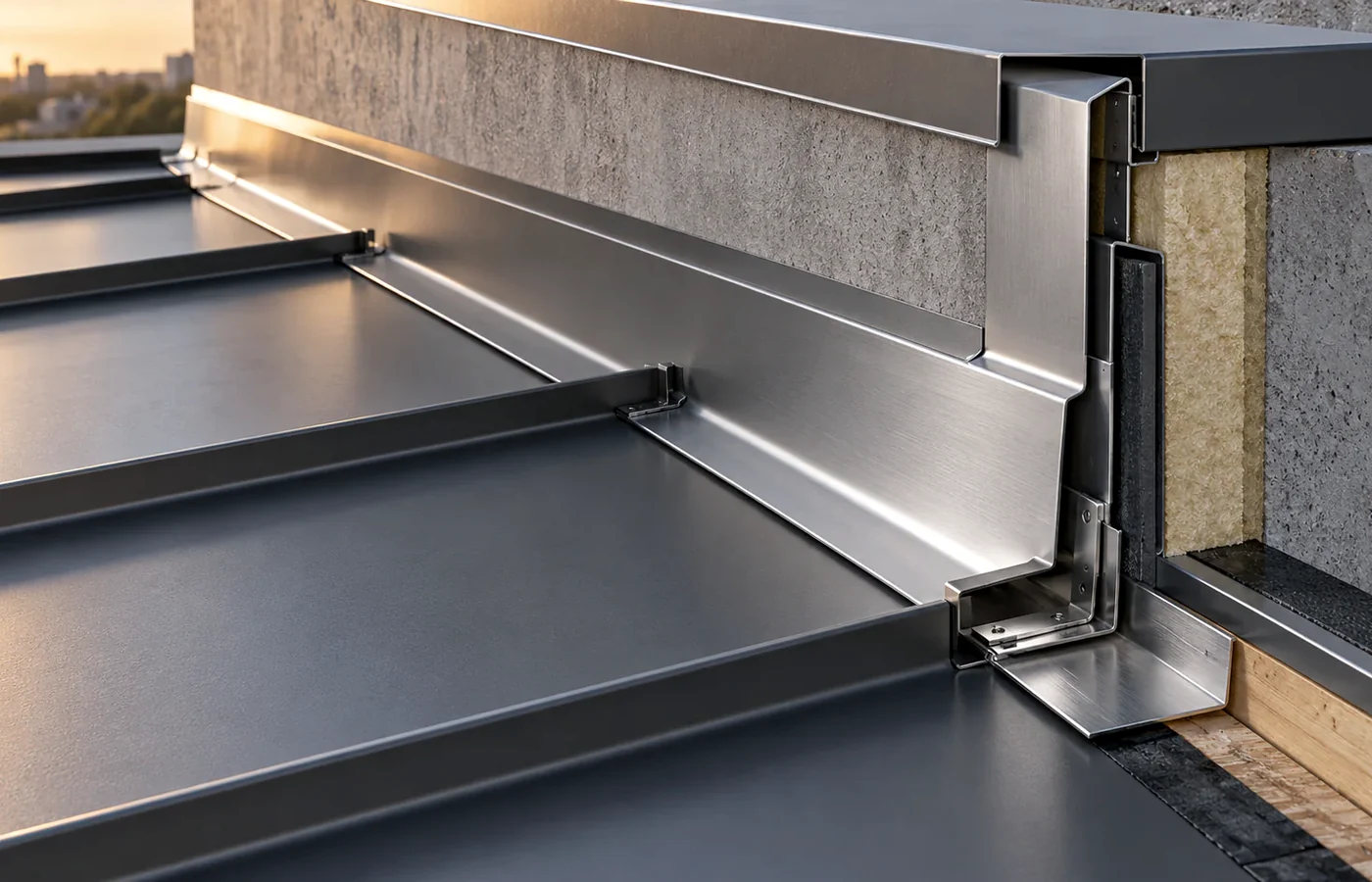

Как устроена монтажная логика конуса

Прямой ответ: монтаж конической фальцевой кровли ведут по радиальным осям, заданным раскладкой. Ширина картины меняется по длине, поэтому привычная проверка параллельности соседних швов здесь не работает. Контролируют соответствие образующей, положение верхнего и нижнего окончания, а также накопление шага по окружности.

Полный конус, усечённый конус и отдельный конический сектор требуют разных способов завершения. Вершина может быть самостоятельным узлом, а у усечённой формы появляется верхнее кольцевое примыкание. До монтажа должны быть решены оба края картины, водоотвод и порядок сопряжения с соседними поверхностями.

Коническую картину нельзя считать обычной прямой полосой, которую подрезают на месте. Геометрия кромок, припуски на замок и положение крепления должны соответствовать рабочей раскладке.

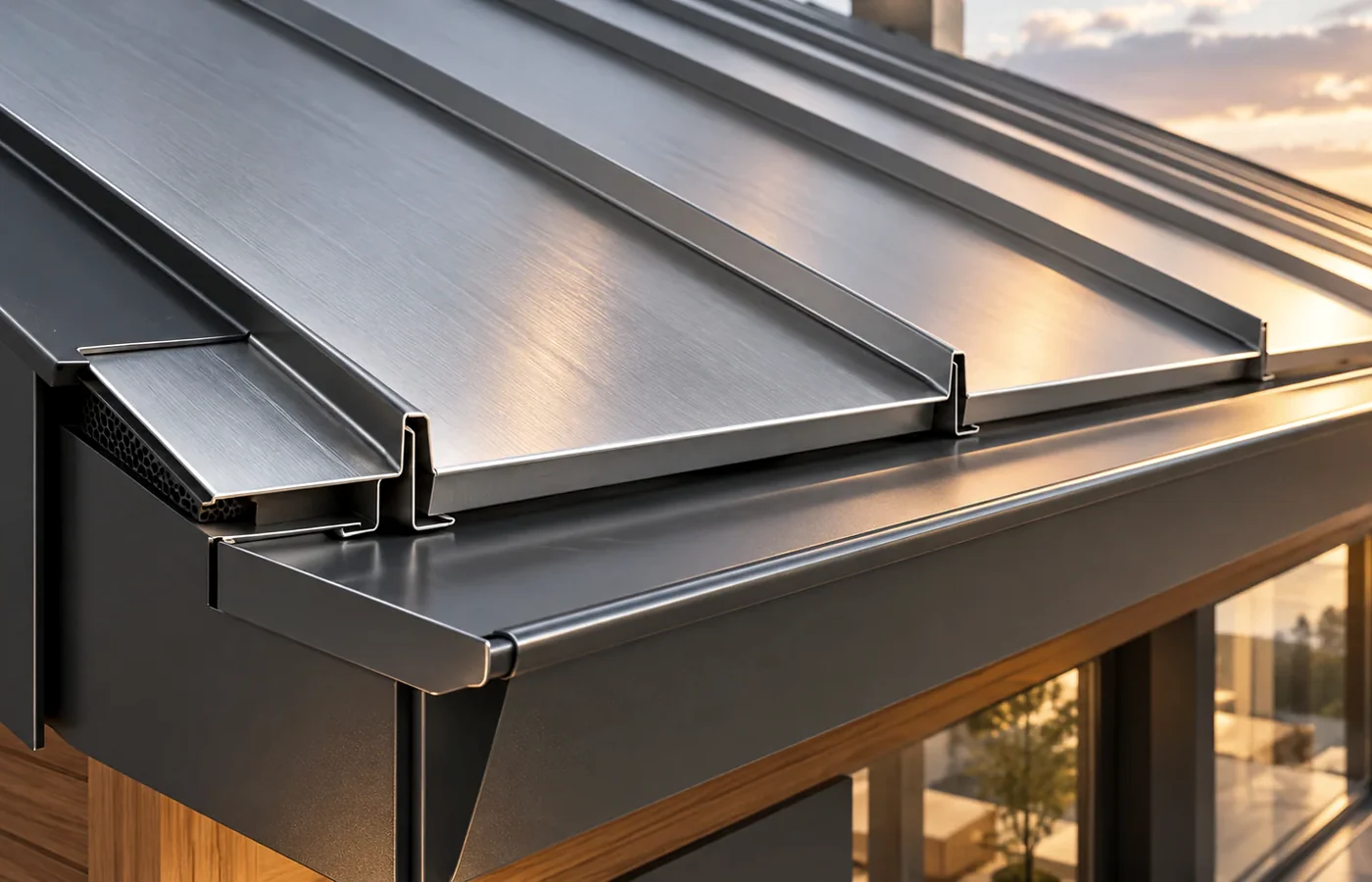

Разбивка образующих и контроль окружности

На основании закрепляют исходные оси и несколько контрольных образующих. Их переносят с проектной модели на фактическую конструкцию, проверяя отметки нижнего и верхнего контуров. Если конус неполный или пересечён проёмами, дополнительно задают границы сектора и оси ключевых узлов.

Монтажный шаг контролируют не только у карниза. Проверочные отметки нужны на промежуточных кольцевых сечениях: так видно, сохраняется ли веер и не уходит ли шов относительно проектной образующей. При обнаружении расхождения корректируют причину на открытой захватке, а не перераспределяют ошибку между оставшимися картинами.

Исходную и замыкающую линии выбирают с учётом видовых направлений, доступа инструмента и геометрии примыканий. Это проектное решение, которое монтажная бригада получает до начала работ.

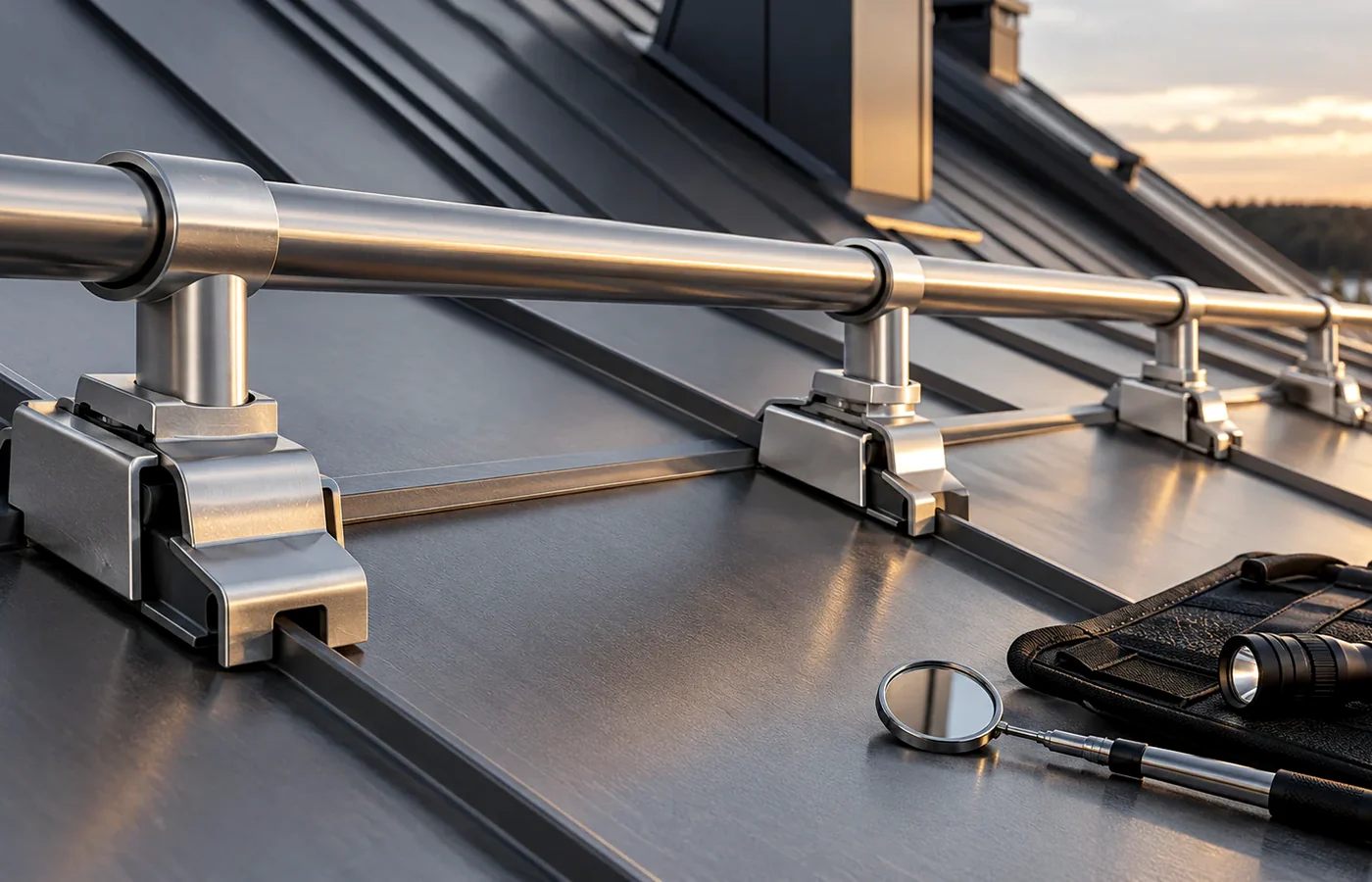

Маркировка и подготовка сужающихся картин

В комплекте каждая картина должна иметь уникальный номер и однозначную ориентацию. Для похожих деталей полезна привязка к сектору и очередности. Маркировку сверяют до подъёма, потому что разворот или перестановка обнаруживаются поздно — когда кромки уже не совпадают с соседним элементом.

Перед установкой проверяют прямолинейность образующей, состояние профилированных кромок и подготовку торцов. Картины переносят с равномерной поддержкой, не допуская скручивания. Пакеты раскрывают по мере работы, сохраняя защиту от загрязнения и случайного контакта с абразивом.

Если элементы профилируют на объекте, оборудование размещают так, чтобы готовая картина шла к зоне подъёма без лишних разворотов. Траектория подачи учитывает не только длину, но и переменную ширину детали.

Проверьте раскладку конуса до выпуска картин
Передайте ФАЛЬЦСИСТЕМ геометрию, разрезы и узлы конической кровли. Команда ООО «Квадрига» во главе с Дмитрием Преображенским поможет определить, каких данных не хватает для подготовки монтажа. Телефон: +7 903 013-71-81. Передать проект →

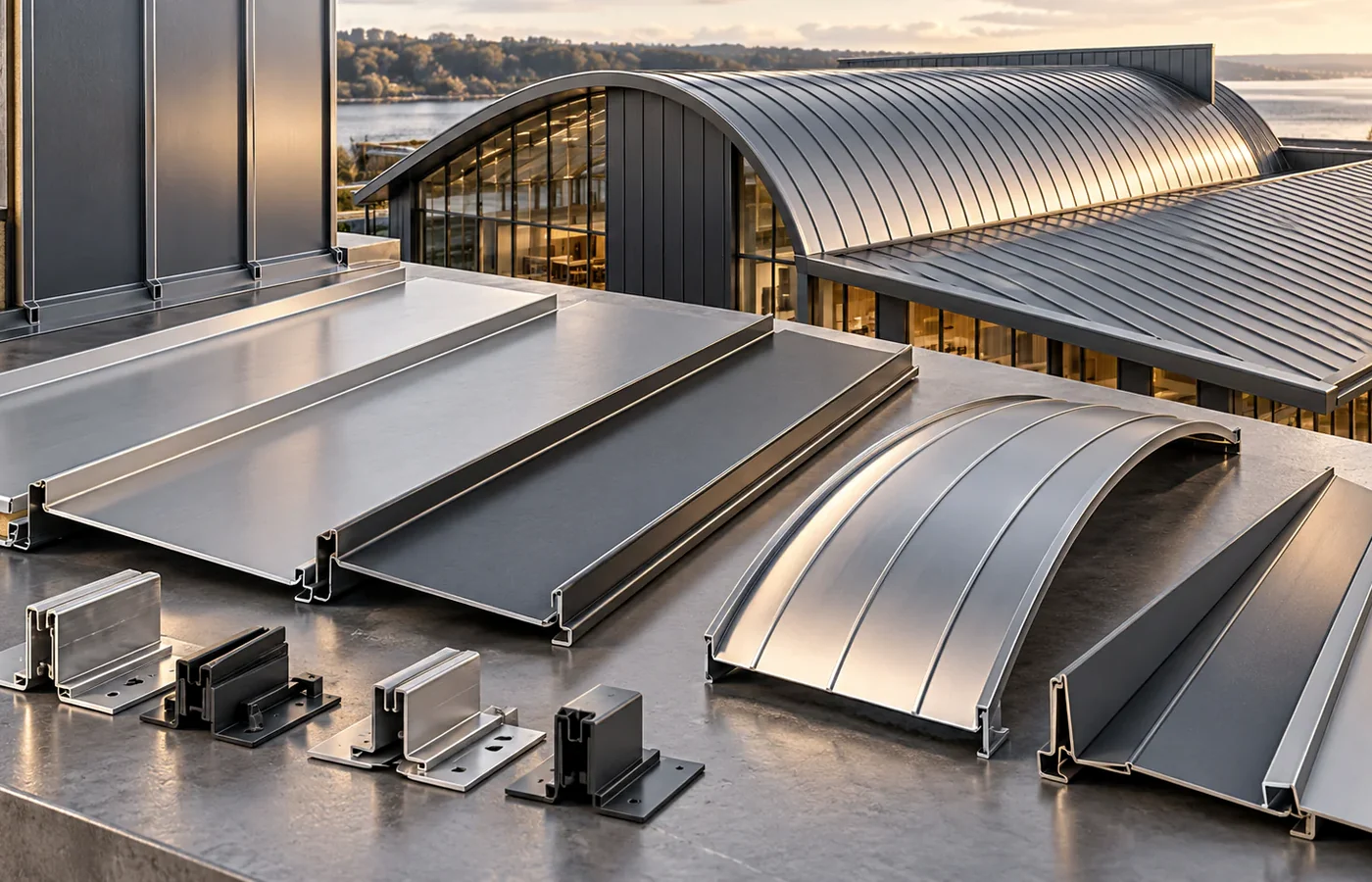

Сборка конуса и устройство верхнего узла

Первую картину выставляют по базовой образующей. После проверки верхнего и нижнего положения фиксируют предусмотренную проектом зону, устанавливают подвижные крепления и присоединяют следующую картину. Каждый новый шов сверяют на нескольких контрольных сечениях.

У вершины сходится много металла, поэтому нельзя переносить туда всю подрезку и компенсацию погрешностей. Проект должен определить форму окончания, последовательность загибов, возможность работы инструментом и отвод случайной влаги. На усечённом конусе аналогично заранее решают сопряжение с верхним кольцом или примыкающей конструкцией.

Фальц закрывают после проверки посадки группы картин и доступности узлов. Преждевременная закатка лишает возможности исправить положение без раскрытия готового соединения.

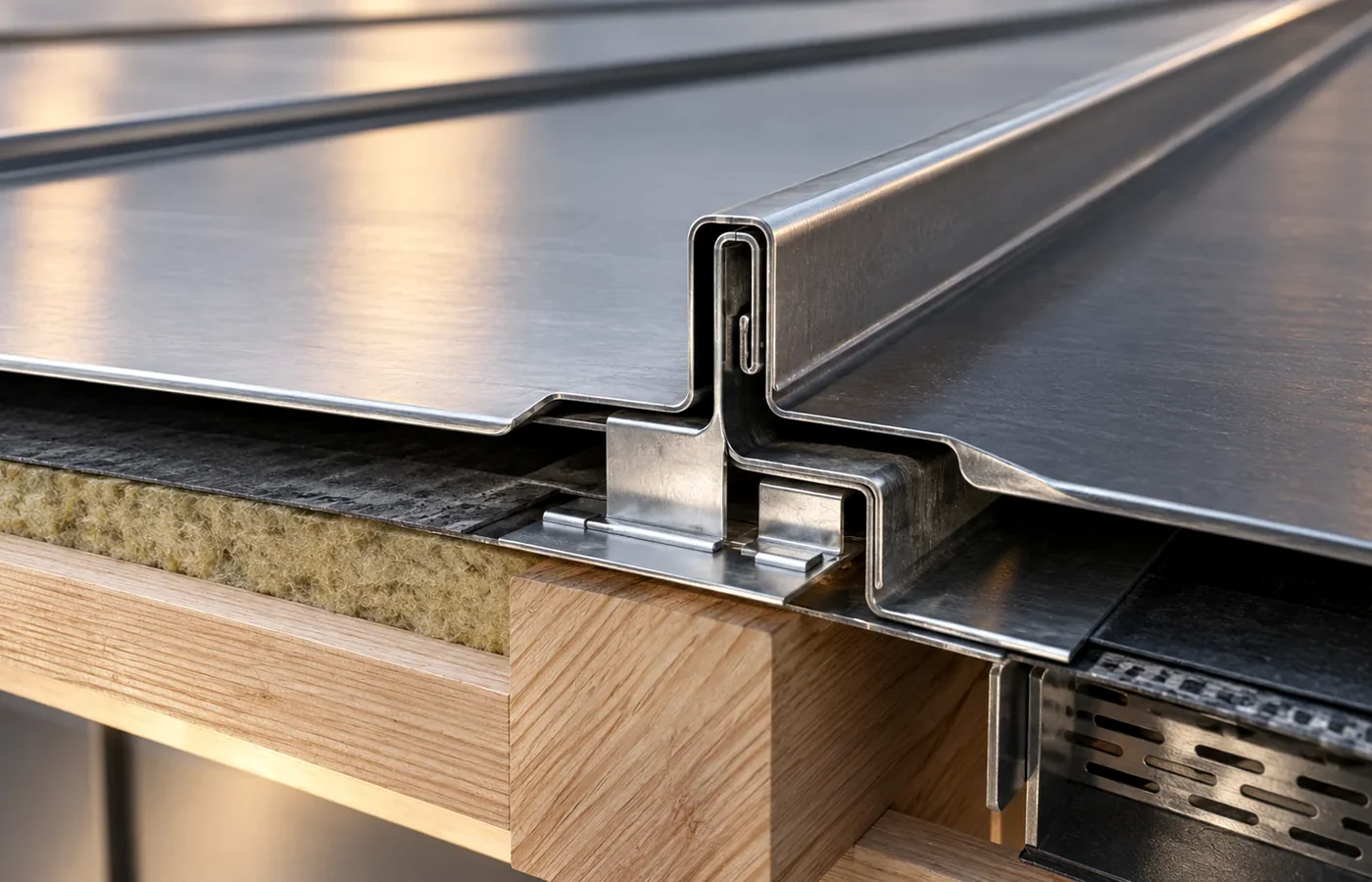

Таблица рисков конического монтажа

Таблица помогает локализовать причину, но решение принимают по рабочей документации и фактическим измерениям. Подрезка замка или замена крепления без согласования может изменить работу всей системы.

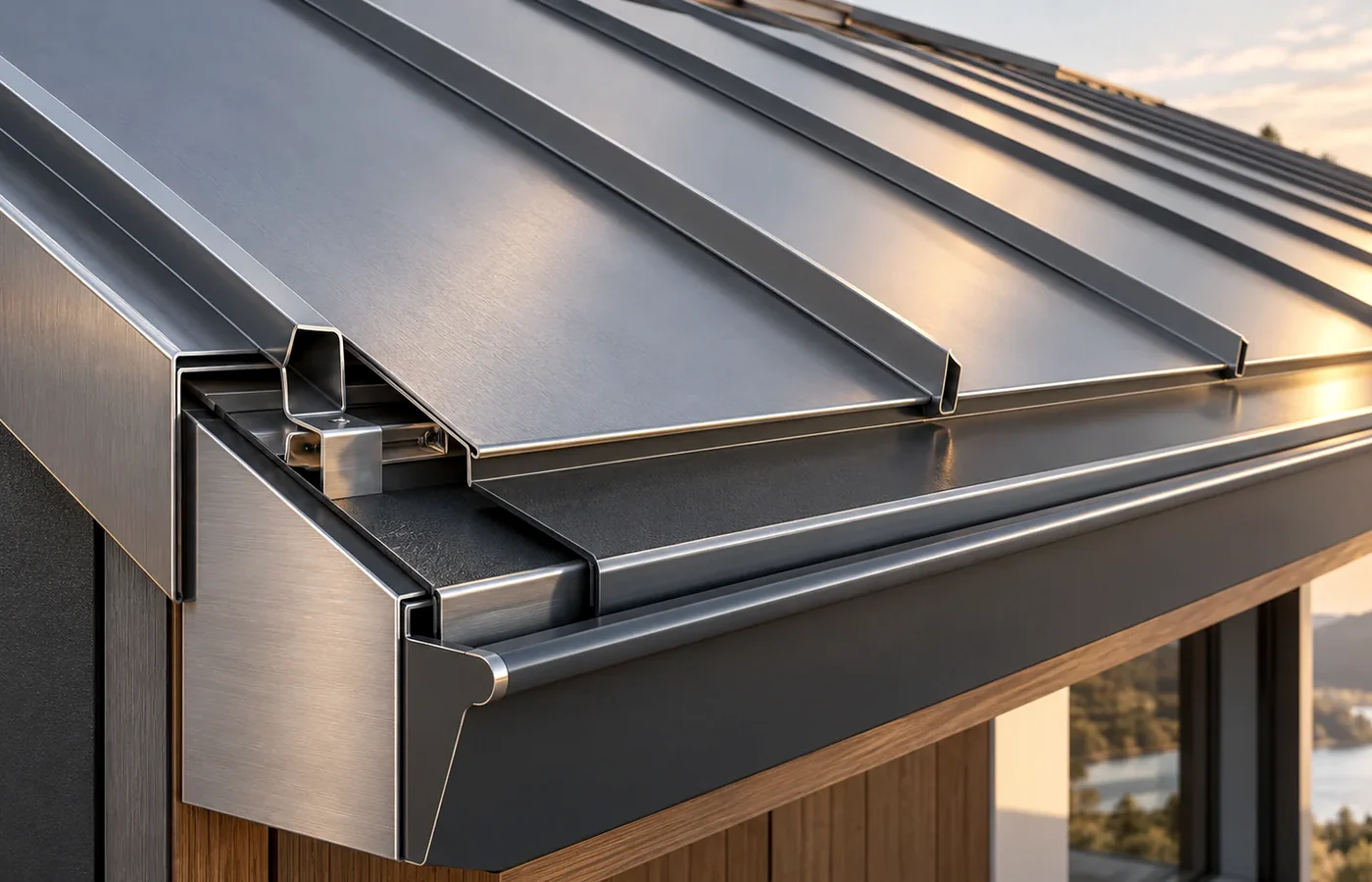

Приёмка конической фальцевой кровли

Приёмку делят на этапы: геометрия основания, разбивка, скрытое крепление, посадка картин, закрытие швов и готовые окончания. Проверяют равномерность рисунка, непрерывность фальцев, состояние поверхности и отсутствие деталей, которые мешают расчётному перемещению металла.

Исполнительная документация связывает фотографии и замечания с секторами и номерами элементов. Участки у вершины, кольцевых примыканий и проходок фиксируют до закрытия защитными деталями.

ФАЛЬЦСИСТЕМ — бренд ООО «Квадрига» — может подключиться на стадии проверки раскладки и подготовки монтажа. Эксперт Дмитрий Преображенский помогает собрать вопросы по геометрии, комплектности и последовательности работ до выпуска картин.

Частые вопросы

Обязательно ли делать все картины конуса разными?

Это зависит от геометрии. На симметричном участке позиции могут повторяться, но такое решение должно следовать из раскладки, а не из визуального сходства деталей.

Откуда начинать монтаж конической кровли?

От базовой образующей, указанной в рабочей документации. Её выбирают с учётом видимости замыкающего шва, узлов и доступа оборудования.

Можно ли компенсировать расхождение последней картиной?

Нет, если это не предусмотрено проектом. Большая подгонка замыкающей позиции нарушает рисунок швов и геометрию кромок.

Когда закрывать фальц?

После контроля положения установленной группы картин и скрытых креплений. Конкретную длину открытой захватки задаёт технологическая карта.

Какие данные нужны для расчёта монтажа?

Планы, разрезы, геометрическая модель или координаты, раскладка, узлы верхнего и нижнего окончания, данные об основании, материале и доступе на объект.
