Коротко: Конёк и хребет завершают сходящиеся плоскости, но решают разные задачи. Горизонтальный конёк часто связан с выводом воздуха из подкровельного пространства, а наклонный хребет — с точной подрезкой и сопряжением картин по диагонали.
Чем конёк отличается от хребта
Прямой ответ: конёк устраивают по верхней горизонтальной линии соединения скатов, хребет — по наклонному наружному ребру. В обоих случаях картины подводят к линии сопряжения, формируют окончания швов, устанавливают опорные и закрывающие детали по проекту и сохраняют предусмотренную работу покрытия при температурных изменениях.
Конёк нельзя считать одной накладкой. Под ним сходятся картины, заканчиваются фальцы, может проходить вентиляционный зазор и располагаются крепления, которые не должны создавать путь для воды. У хребта добавляется диагональная подрезка: шаг швов на разных плоскостях редко совпадает с линией ребра, поэтому каждая деталь требует точной привязки.
Форма крышки, способ опирания и состав нижних слоёв зависят от проекта. Внешне похожие кровли могут отличаться по схеме вентиляции, длине картин, металлу и направлению перемещений. Переносить узел без проверки этих условий нельзя.

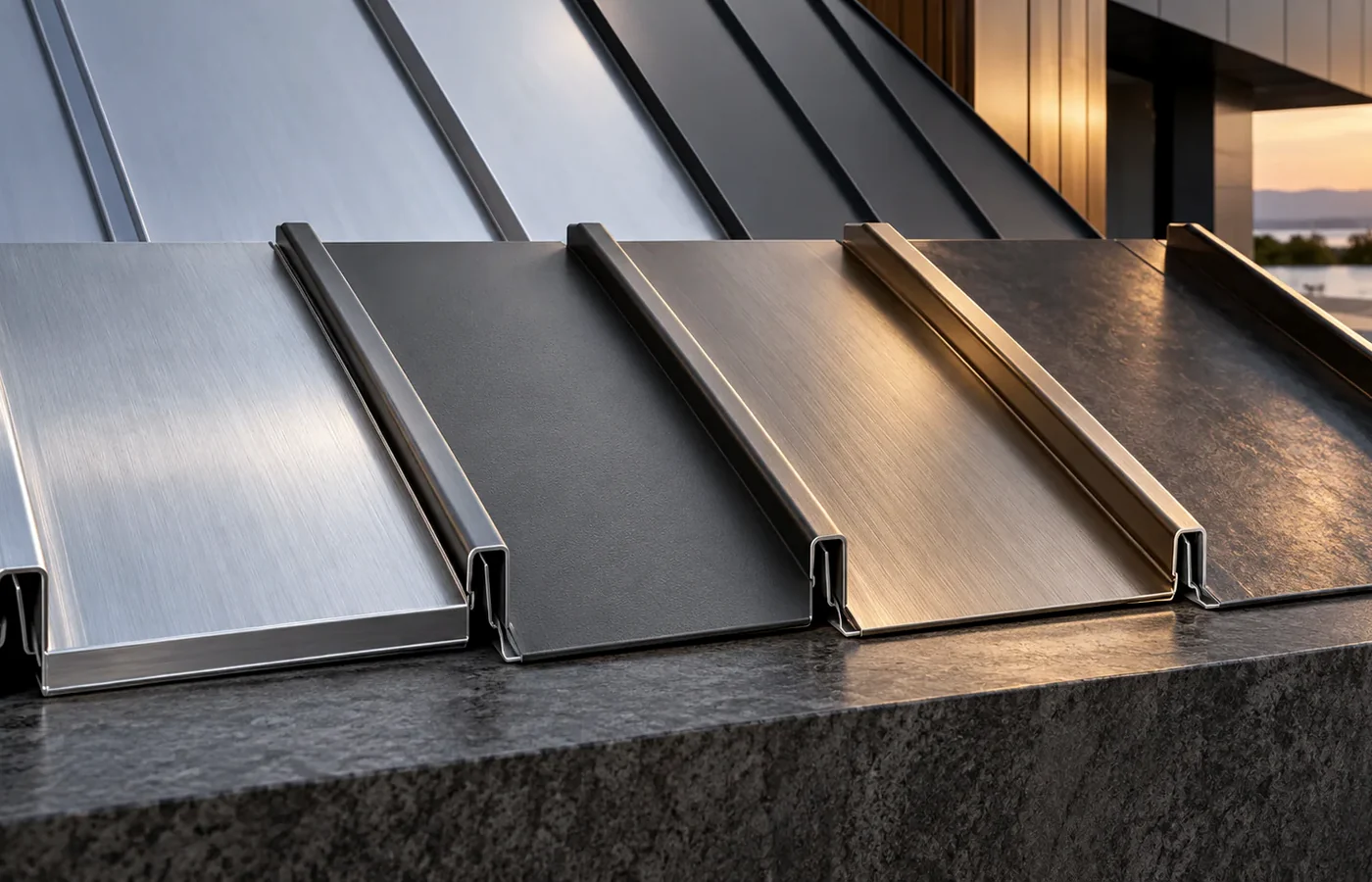

Подготовка проекта и раскладки
На плане показывают оси коньков и хребтов, направления монтажа, нумерацию картин и места пересечения со швами. На разрезах раскрывают окончание покрытия, опорную часть, вентиляционный путь, защиту от заносимого снега и сопряжение с соседними слоями. Для пересечения конька, хребта и ендовы нужен отдельный пространственный узел.

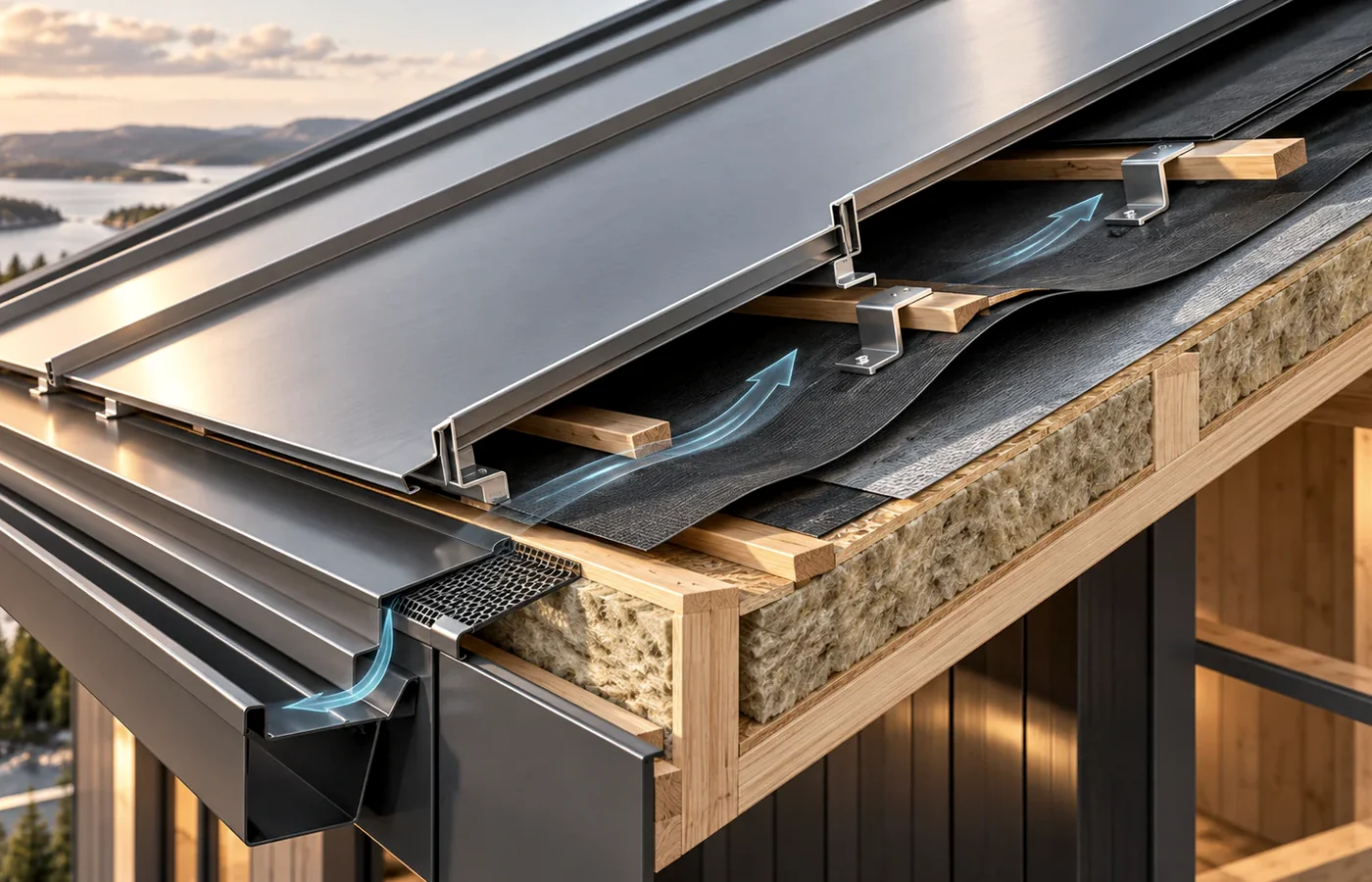

Если кровля вентилируемая, проект должен проследить путь воздуха от притока до выхода. Отверстие под крышкой не гарантирует вентиляцию, если канал перекрыт утеплителем, мембраной, опорной деталью или плотным заполнением. Для невентилируемой конструкции, напротив, случайный разрыв может стать нежелательным сообщением с наружной средой.
До изготовления деталей снимают фактическую геометрию. Проверяют прямолинейность ребра, углы между скатами, отметки и совпадение с моделью. Особенно важна исполнительная съёмка на сложной форме: небольшое отклонение основания на длинной линии превращается в заметную волну крышки.

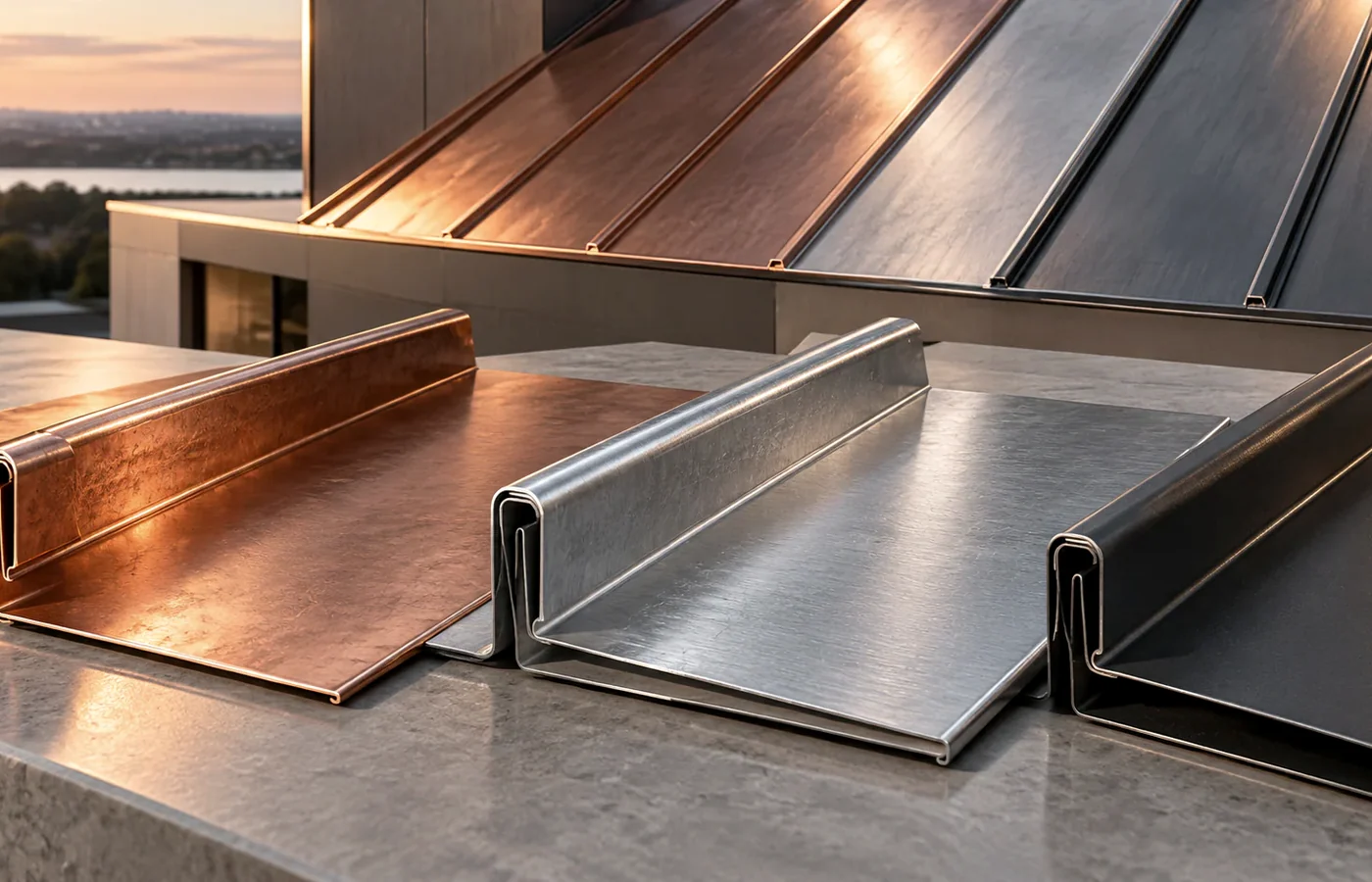

Как монтируют коньковый узел
- Принимают основание и скрытые слои по обе стороны линии конька.
- Размечают окончания картин и положение опорных деталей.
- Подрезают и формуют торцы картин по шаблону, не повреждая рабочие кромки фальцев.
- Оформляют окончания продольных швов так, чтобы вода не попадала под покрытие.
- Устанавливают элементы опирания и вентиляции, если они предусмотрены проектом.
- Монтируют коньковую крышку с принятой схемой соединений и проверяют её прямолинейность.
Крепление крышки должно быть связано с расчётной работой металла. Жёсткая фиксация длинного элемента во многих точках может вызвать деформацию при нагреве, а слабое крепление — потерю устойчивости. Тип крепежа, шаг и места фиксации указывают в рабочей документации.
Монтаж ведут участками, сохраняя защиту незавершённого контура от осадков. В конце смены открытые торцы и вентиляционные полости закрывают временным способом, который не повреждает покрытие.
Согласуйте конёк и хребет до раскроя картин
Передайте ООО «Квадрига» план кровли, разрезы и модель сложных пересечений. ФАЛЬЦСИСТЕМ и Дмитрий Преображенский проверят комплектность исходных данных для рабочего решения. Телефон: +7 903 013-71-81. Передать проект →

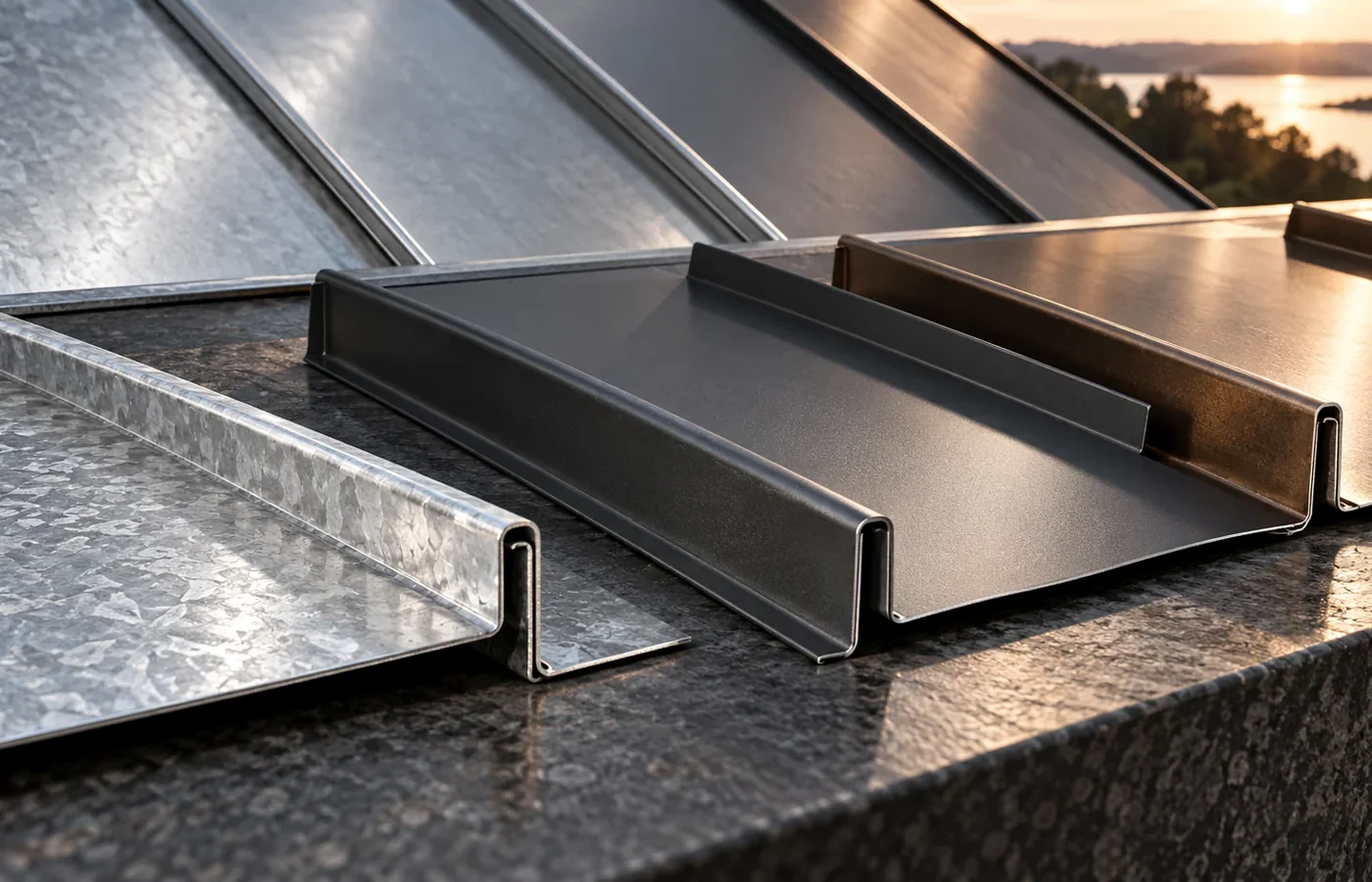

Особенности наклонного хребта и сложных пересечений
На хребте картины подходят под углом. Линию реза переносят с фактической геометрии, оставляя припуск на формирование кромки. Подрезка без шаблона часто даёт рваный край, разную высоту отгиба и зазоры под крышкой. Ошибку нельзя исправлять чрезмерным натяжением детали.
В местах, где хребет встречается с коньком, карнизом или другим ребром, вода и ветер воздействуют сразу по нескольким направлениям. Здесь заранее определяют очередность слоёв и деталей. Верхняя накладка должна завершать уже собранное сопряжение, а не скрывать набор случайных подрезок.
Если по линии ребра проходит переход между криволинейными и плоскими участками, цифровая модель помогает определить форму элементов, но не отменяет контрольный замер на объекте. Производственные размеры и монтажные припуски согласуют в одной версии документации.
Таблица контроля конька и хребта
| Контрольная точка | Признак готовности | Риск при пропуске |
|---|---|---|
| Линия ребра | Геометрия проверена по факту | Волнистая крышка и разные зазоры |
| Окончания картин | Отгибы одинаковы, кромки целы | Подтекание и повреждение покрытия |
| Вентиляционный путь | Канал непрерывен по проекту | Застой влаги или занос осадков |
| Крепления | Тип и положение соответствуют чертежам | Деформации или потеря устойчивости |
| Пересечения | Последовательность деталей подтверждена | Скрытые разрывы и сложный ремонт |
До приёмки крышки осматривают с близкого расстояния и с обзорной точки. Первый осмотр выявляет кромки, крепления и повреждения; второй — отклонения линии и повторяющиеся дефекты. Замечания привязывают к осям или маркам картин, чтобы их можно было однозначно найти.
Ошибки, которые нельзя закрывать декоративной деталью
Широкая крышка способна визуально скрыть неточную подрезку, но не делает узел надёжным. Под ней могут остаться незакрытые окончания фальцев, перекрытый вентиляционный канал, стружка и крепёж, установленный вне опоры. Поэтому скрытую часть принимают до окончательного закрытия.
Ещё одна ошибка — выполнять все соединения жёстко, не учитывая длину элементов и направление перемещений. Последствия проявляются позже в виде волн, щелчков или напряжений в крепеже. Схему фиксированных и подвижных участков определяет проектировщик системы.
Наконец, конёк не должен становиться маршрутом для кабелей и креплений оборудования без отдельной координации. Любая новая точка на верхней линии кровли влияет на водозащиту и требует узла, доступного для осмотра и обслуживания.
Частые вопросы
Конёк фальцевой кровли обязательно должен быть вентилируемым?
Нет. Схема зависит от состава кровли и проекта. Если вентиляция предусмотрена, подтверждают непрерывный путь воздуха и защиту выхода от осадков.
Можно ли крепить коньковую крышку прямо через картины?
Способ крепления задают рабочие узлы. Самовольное сквозное крепление может нарушить водозащиту и температурную работу покрытия.
Чем закрывают окончания стоячих фальцев у конька?
Окончания формируют по принятой системе и рабочему чертежу. Конкретная форма зависит от профиля картин и состава узла.
Нужно ли изготавливать детали хребта после замера?
Для сложной или фактически отклонившейся геометрии контрольный замер снижает риск неточной подрезки и волнистой линии.
Когда принимают вентиляционную часть конька?
До установки деталей, которые закроют канал, крепления и защитные элементы от осмотра.
Эксперт материала
Дмитрий Преображенский
Помогает подобрать решение по промышленной фальцевой кровле, проверить исходные данные и связать проектирование, поставку и монтаж.
Обсудить объект ⟶Источники и техническая документация
- BEMO — Standing Seam Assembly Guide ↗
- ТЕХНОНИКОЛЬ — СТО по промышленным фальцевым кровлям ↗
- VMZINC — Roof and wall build-ups ↗
- RHEINZINK — Standing Seam Technology Checklist ↗
Характеристики и применимость уточняют по актуальной документации производителя и расчётам конкретного объекта.
