Неподвижная точка и температурное перемещение фальцевых картин

Коротко: Металлическая картина изменяет длину при смене температуры. Монтаж должен удержать её в рассчитанном месте и одновременно оставить путь для перемещения в остальных точках — эту задачу решают фиксированная зона и подвижные крепления.

Что такое неподвижная точка

Прямой ответ: неподвижная точка, или фиксированная зона, — участок, где картина удерживается от продольного перемещения относительно основания. От него температурное изменение длины распределяется к свободным окончаниям. Положение задаёт проект с учётом длины картины, уклона, узлов и системы крепления.

Это не обязательно одна деталь и не обязательно геометрическая середина. В конкретной системе фиксацию может создавать группа специальных кляммеров, опор или предусмотренное узловое решение. Монтажник не выбирает её по удобству доступа.

Если фиксированную зону не создать, картина может смещаться неконтролируемо. Если создать несколько независимых фиксаций, металл окажется зажат между ними.

Как картина перемещается при изменении температуры

При нагреве металл стремится удлиниться, при охлаждении — сократиться. Реальное перемещение зависит от материала, длины, температурного диапазона и положения неподвижной зоны. Его определяют расчётом и документацией выбранной системы, а не универсальным значением из чужого проекта.

Скользящие кляммеры или фальцевые опоры позволяют картине двигаться вдоль шва, сохраняя удержание от отрыва и поперечного смещения. Свободное движение должно продолжаться через узлы: карниз, конёк, поперечное соединение или примыкание не должны случайно зажимать металл.

Шов также участвует в работе покрытия. Его закатка должна удерживать кляммер внутри, но не превращать подвижный элемент в неподвижный из-за пережима или неверной установки.

Как проектируют фиксированную зону

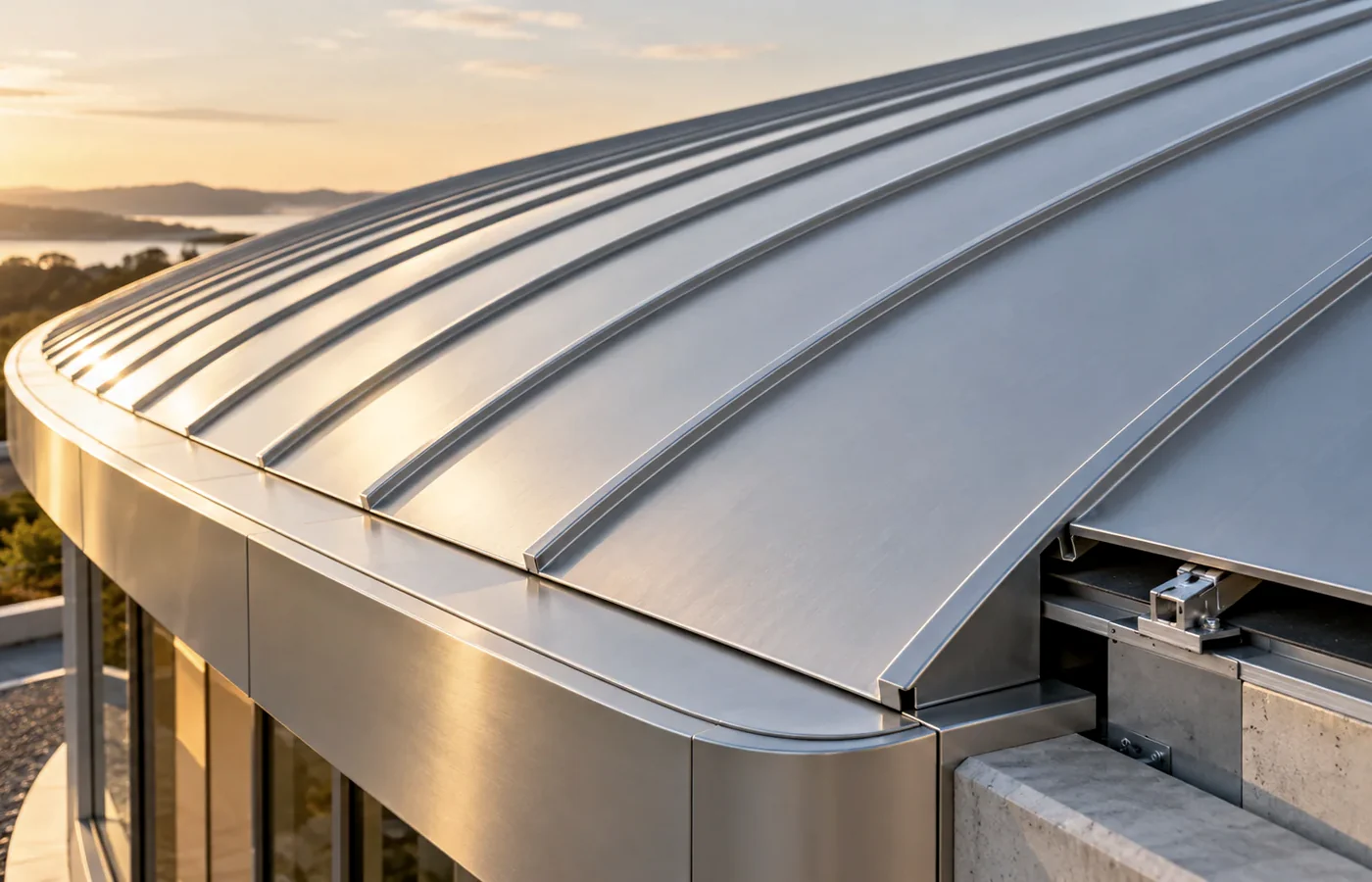

Проектировщик рассматривает всю картину от одного окончания до другого. Он определяет направление возможного движения, положение фиксированной зоны, типы креплений и запас в примыканиях. Для радиусной или конической кровли учитывается пространственная геометрия и влияние соседних элементов.

У ендов, проходок и поперечных стыков проверяют, не появится ли вторичная фиксация. Открытый саморез, жёстко зажатая накладка или слишком плотный загиб способны изменить расчётную схему, хотя на плане креплений выглядят как отдельная мелочь.

Решение должно быть одинаково отражено в раскладке, узлах и спецификации. Если на плане указаны подвижные кляммеры, а узел окончания не допускает движения, комплект требует согласования.

Проверьте температурную схему до закрытия фальца
Отправьте раскладку, план креплений и узлы окончаний в ФАЛЬЦСИСТЕМ. Дмитрий Преображенский и специалисты ООО «Квадрига» помогут собрать замечания к фиксированным и подвижным участкам. Телефон: +7 903 013-71-81. Передать проект →

Ошибки монтажа, которые блокируют движение

• Подвижный кляммер установлен в крайнем положении и не имеет рабочего хода в нужную сторону.
• Вместо предусмотренного типа крепления применён неподвижный элемент.
• Картина дополнительно прихвачена саморезом для временного удержания, а крепёж не удалён.
• Карнизный или верхний загиб выполнен без предусмотренного зазора.
• Поперечное соединение жёстко связывает участки, которые должны перемещаться.
• Закатка деформировала скользящую часть кляммера.
• Оборудование или мостик закреплены сквозь картину без проектного узла.

Большинство этих ошибок скрывается после завершения работ. Поэтому положение креплений и свободные окончания принимают до закрытия доступа.

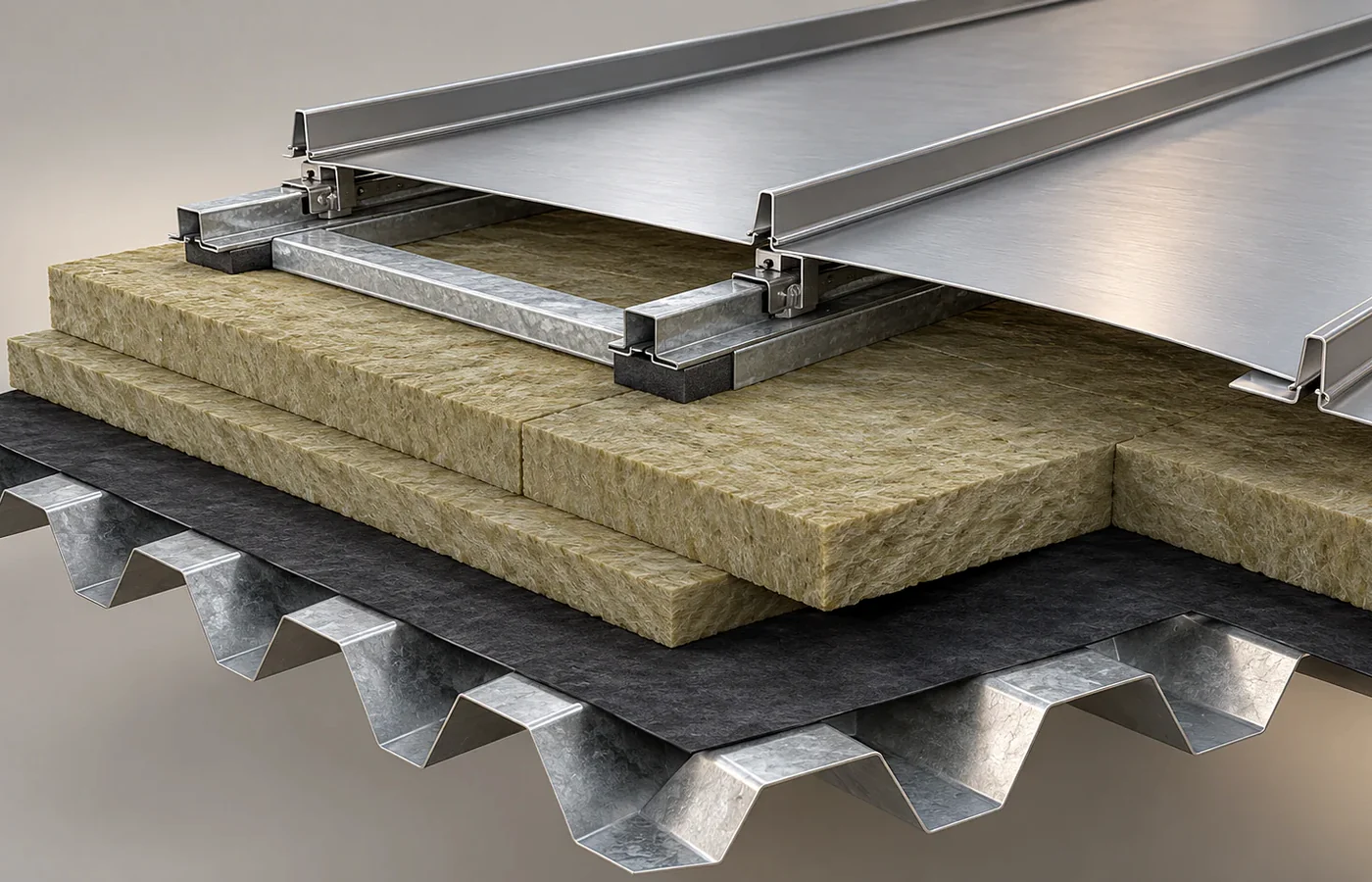

Таблица проверки температурной схемы

Если ответ отсутствует хотя бы для одного окончания, монтажную схему нельзя считать завершённой.

Приёмка и передача исходных данных

На приёмке фиксируют местоположение неподвижной зоны, типы креплений и состояние подвижных элементов до закрытия шва. Затем проверяют карниз, верхнее окончание, поперечные стыки и все поздние крепления оборудования. Исполнительная схема должна показывать фактическую, а не только проектную расстановку.

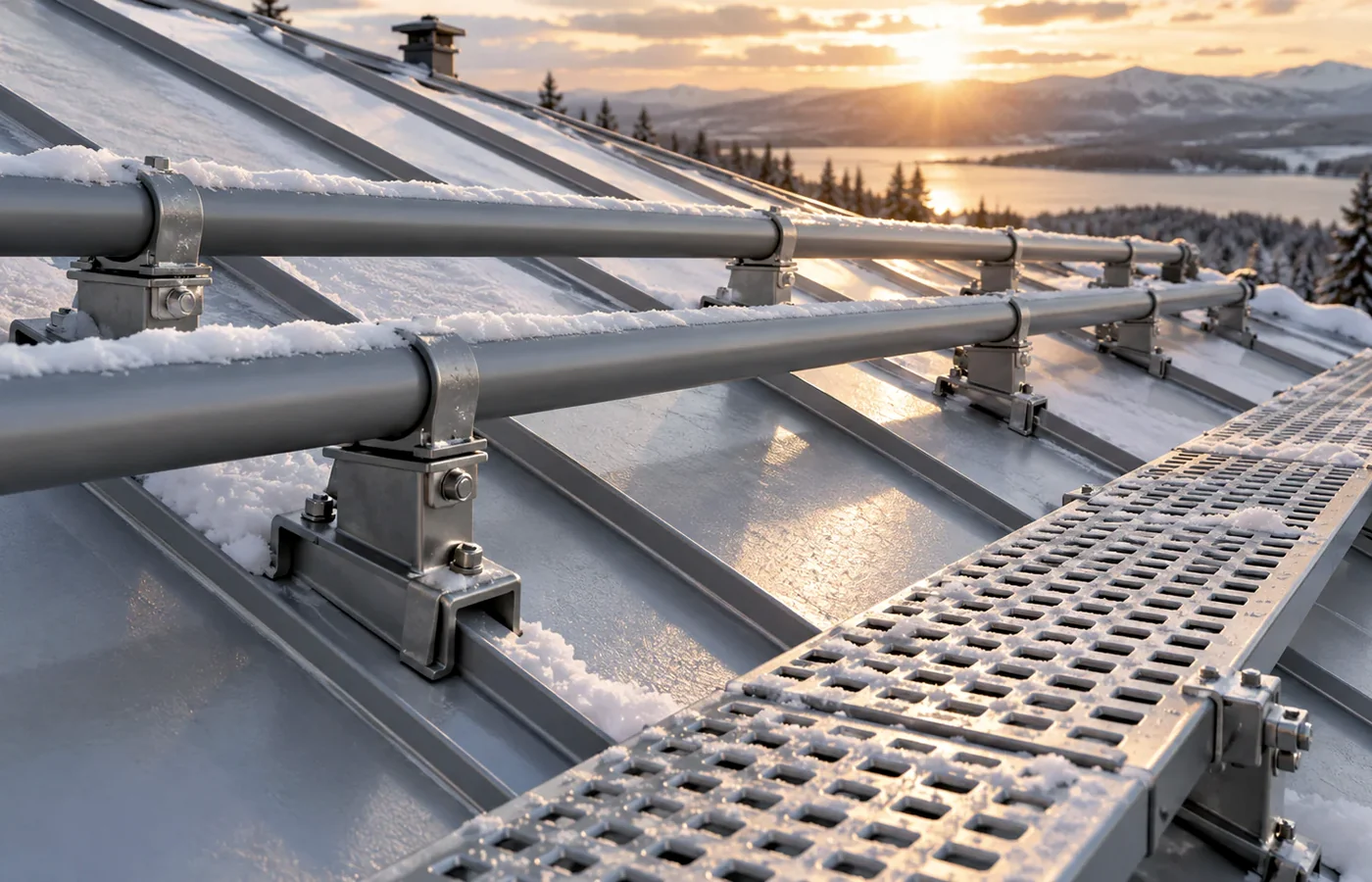

Проверку повторяют после работ смежных подрядчиков. Установка снегозадержания, ходовых дорожек, инженерных трасс или облицовочных деталей не должна создавать новое жёсткое соединение с картиной. Любое дополнительное крепление сверяют с узлом до сверления или зажима металла.

Для проверки ФАЛЬЦСИСТЕМ нужны длины и раскладка картин, материал, геометрия, планы креплений и узлы окончаний. Дмитрий Преображенский и команда ООО «Квадрига» помогут выявить противоречия между планом и деталями до монтажа.

Частые вопросы

Неподвижная точка всегда находится посередине картины?

Нет. Её положение определяет проект с учётом уклона, длины, узлов и требуемого направления перемещения.

Можно ли сделать две фиксированные зоны для надёжности?

Самовольно нельзя. Две фиксации могут зажать металл между собой и создать усилия в картине, крепеже и узлах.

Как увидеть температурное перемещение на готовой кровле?

Обычно проверяют не движение в момент осмотра, а правильность схемы: типы кляммеров, их положение, свободные окончания и отсутствие случайных жёстких связей.

Влияет ли цвет металла на расчёт?

Температурный режим поверхности зависит от многих факторов, включая покрытие и ориентацию. Исходные данные и методику выбирает проектировщик для конкретной системы.

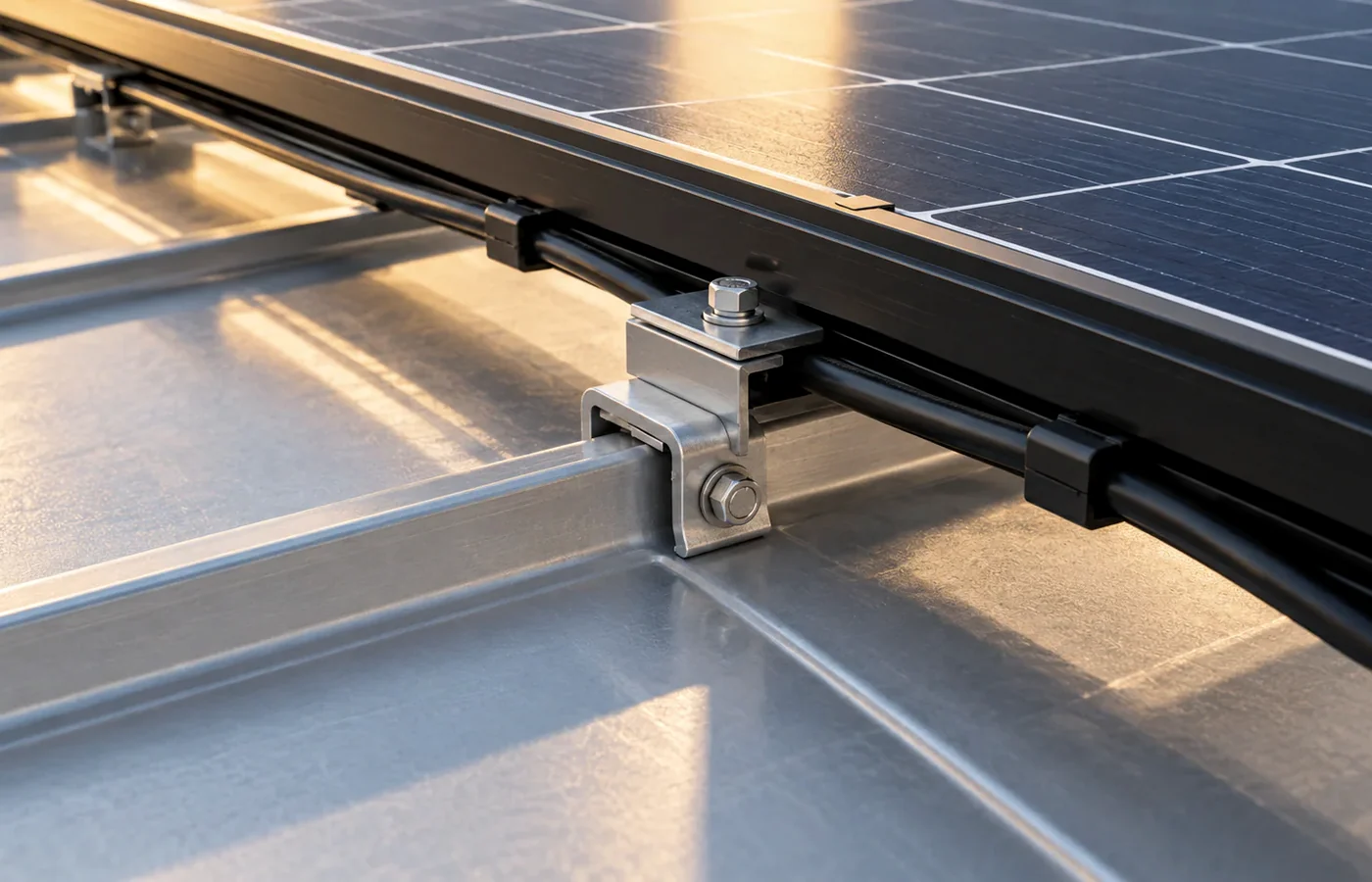

Можно ли крепить оборудование сквозь картину?

Только по проектному узлу, который учитывает герметичность, нагрузки и температурную работу. Случайный сквозной крепёж способен создать вторую неподвижную точку.
