Проходки вентиляции и инженерных коммуникаций через фальцевую кровлю

Коротко: Каждая проходка разрывает непрерывную поверхность кровли и меняет путь воды. Поэтому отверстие под воздуховод, кабель или трубопровод должно появляться в проекте до раскладки картин, а не вырезаться по факту выхода коммуникации.

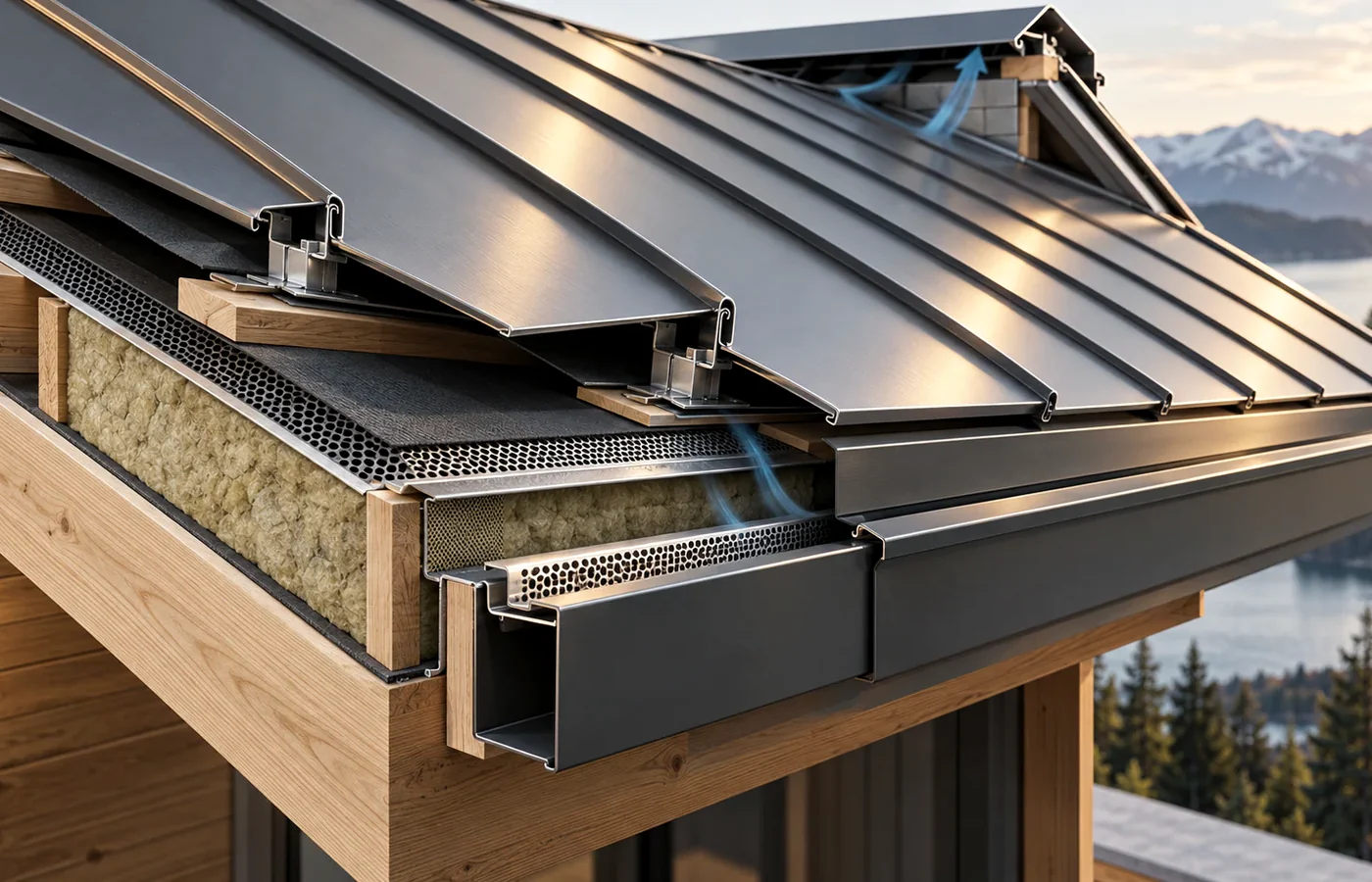

Почему проходка начинается с координации

Прямой ответ: проходку через фальцевую кровлю сначала привязывают к осям, швам, водосбору и несущим элементам. Затем проектируют опорный контур и обрамление, резервируют картины нужной формы, выполняют отверстие только после проверки фактического положения коммуникации и пооперационно принимают скрытые слои.

Нежелательно ставить проходку в ендове, в непосредственной зоне водоприёмника, на линии хребта или в месте, где она перекрывает работу продольного фальца. Если избежать сложной зоны нельзя, требуется индивидуальный узел с понятным отводом воды и доступом к обслуживанию.

На одной крыше встречаются воздуховоды, дымовые и технологические трубы, кабельные вводы, опоры оборудования и группы мелких коммуникаций. У них разные температуры, перемещения и требования к изоляции. Универсальная манжета не заменяет проверку назначения и режима конкретной линии.

Какие данные собрать до выпуска узла

Для каждой проходки составляют ведомость: назначение, координаты, габариты, высотная отметка, форма, материал, рабочая температура, предполагаемые перемещения и ответственный раздел проекта. Дополнительно указывают ближайшие фальцы, направление стока, состав кровли и несущую конструкцию под опорой.

Крупное оборудование и воздуховоды не передают нагрузку на тонкий лист картины. Их опирание рассчитывают и связывают с несущей системой здания. Кровельное обрамление обеспечивает водозащиту вокруг независимо установленной конструкции и не должно становиться случайной опорой.

Фактический выход коммуникации проверяют до резки металла. Если координаты не совпали, сначала согласуют перенос проходки или переработку раскладки. Расширять отверстие по месту и закрывать зазор увеличенной накладкой — рискованный способ, который скрывает несоответствие.

Монтаж обрамления проходки

1. Переносят координаты и проверяют их относительно картин, фальцев и опор.
2. Принимают несущую раму или закладные и готовность коммуникации.
3. Размечают отверстие с учётом монтажных кромок, не режут металл до подтверждения.
4. Оформляют пароизоляцию, теплоизоляцию и другие внутренние слои по проекту.
5. Формируют верхнюю, боковые и нижнюю части водоотводящего обрамления.
6. Подводят картины в заданной последовательности и закрывают соединения.
7. Устанавливают защитные элементы и выполняют контроль скрытых и финишных работ.

Верхняя часть должна разделить поток и направить его по сторонам, боковые — провести воду без карманов, нижняя — вернуть её на поверхность кровли. Все четыре стороны работают как одна система; герметизация только верхнего края не создаёт полноценного обрамления.

Скоординируйте проходки до производства картин
